一、減速機的用途、性能特點和型號標記
1.1 用途
DCYK硬齒面減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。
1.2 性能特點
承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。
1.3 參數范圍
DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。
DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。
本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。
1.4 結構
減速機的第一級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。
減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。
1.5 型號和標記
減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm
傳動比：用公稱傳動比表示。
裝配型式：用羅馬數字I 、II、III、IV表示。
輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。
標記示例：
名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

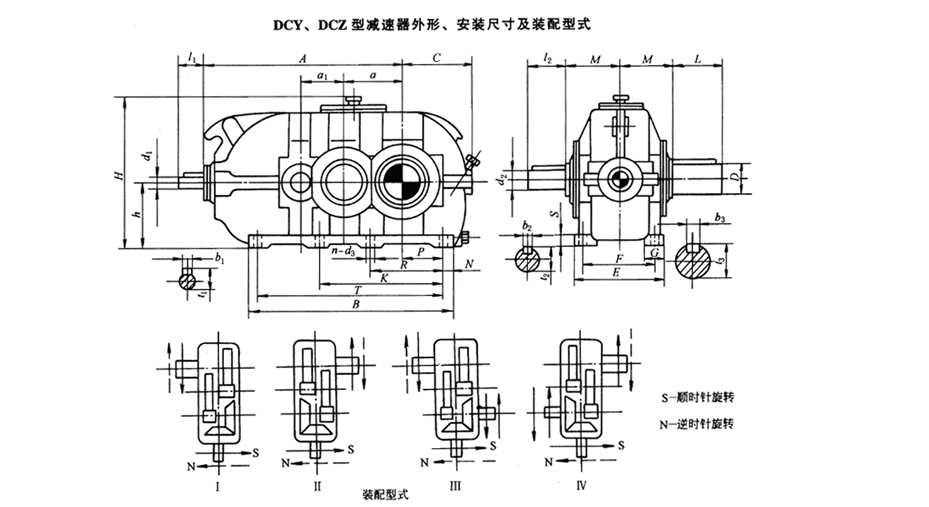

1.6 外形安裝尺寸圖
了解詳細規格及基本參數詳情請點擊支持與下載
|
名義中心距 a |
d1 | l1 | d2 | l2 |
dw |
u | A | B | C | E | F | G | S | h | H | M |
| 160 | 40k6 | 110 | 48k6 | 110 | 80 | 225 | 500 | 500 | 190 | 250 | 210 | 65 | 35 | 180 | 430 | 145 |
| 180 | 42k6 | 50k6 | 90 | 250 | 565 | 565 | 215 | 270 | 230 | 70 | 200 | 475 | 160 | |||
| 200 | 50k6 | 55m6 | 100 | 275 | 625 | 625 | 240 | 300 | 250 | 75 | 40 | 225 | 520 | 175 | ||
| 224 | 55m6 | 65m6 | 140 | 110 | 295 | 705 | 705 | 260 | 320 | 270 | 80 | 45 | 250 | 570 | 190 | |
| 250 | 60m6 | 140 | 75m6 | 120 | 325 | 785 | 785 | 290 | 370 | 310 | 90 | 50 | 280 | 626 | 210 | |
| 280 | 65m6 | 85m6 | 170 | 135 | 365 | 875 | 875 | 325 | 400 | 340 | 100 | 55 | 315 | 702 | 230 | |
| 315 | 75m6 | 95m6 | 160 | 420 | 975 | 975 | 355 | 450 | 380 | 110 | 60 | 355 | 809 | 260 | ||
| 355 | 90m6 | 170 | 100m6 | 210 | 180 | 450 | 1085 | 1085 | 390 | 480 | 410 | 120 | 65 | 400 | 900 | 285 |
| 400 | 100m6 | 210 | 110m6 | 200 | 490 | 1215 | 1215 | 440 | 530 | 460 | 130 | 70 | 450 | 970 | 305 | |
| 450 | 110m6 | 130m6 | 250 | 220 | 550 | 1365 | 1365 | 490 | 600 | 510 | 140 | 80 | 500 | 1071 | 345 | |
| 500 | 120m6 | 150m6 | 280 | 715 | 1525 | 1525 | 570 | 650 | 560 | 150 | 90 | 560 | 1210 | 435 | ||
| 560 | 130m6 | 250 | 160m6 | 300 | 310 | 765 | 1705 | 1705 | 610 | 750 | 640 | 160 | 100 | 630 | 1325 | 475 |
| 名義中心距 | n-d3 | N | P | R | K | T | b1 | t1 | b2 | t2 | D |
平均重量 Kg |
油量 L |
圖號 |
| 160 | 6-18 | 30 | 115 | 210 | 440 | 12 | 43 | 14 | 51.5 | 185 | 173 | 7 | DBYK160.0 | |
| 180 | 135 | 240 | 505 | 45 | 53.5 | 215 | 232 | 9 | DBYK180.0 | |||||
| 200 | 6-23 | 35 | 145 | 255 | 555 | 14 | 53.5 | 16 | 59 | 230 | 305 | 13 | DBY200.0K | |
| 224 | 165 | 290 | 635 | 16 | 59 | 18 | 69 | 263 | 415 | 18 | DBYK224.0 | |||
| 250 | 6-27 | 40 | 180 | 315 | 705 | 18 | 64 | 20 | 79.5 | 290 | 573 | 25 | DBYK250.0 | |
| 280 | 45 | 200 | 355 | 785 | 69 | 22 | 90 | 300 | 760 | 36 | DBYK280.0 | |||
| 315 | 6-33 | 50 | 220 | 405 | 875 | 20 | 79.5 | 25 | 100 | 370 | 1020 | 51 | DBY315.0K | |
| 355 | 55 | 245 | 450 | 975 | 25 | 95 | 28 | 106 | 405 | 1436 | 69 | DBYK355.0 | ||
| 400 | 280 | 510 | 1105 | 28 | 106 | 116 | 430 | 1966 | 95 | DBYK400.0 | ||||
| 450 | 8-39 | 60 | 315 | 575 | 940 | 1245 | 116 | 32 | 137 | 460 | 2532 | 130 | DBYK450.0 | |
| 500 | 70 | 350 | 645 | 1050 | 1385 | 32 | 127 | 36 | 158 | 570 | 3633 | 185 | DBYK500.0 | |
| 560 | 8-45 | 80 | 390 | 715 | 1165 | 1545 | 137 | 40 | 169 | 660 | 5020 | 260 | DBYK560.0 |
|
名義中心距 a |
a1 |
d1 | l1 | d2 | l2 |
dw |
u | A | B | C | E | F | G | S | h | H | M |
| 160 | 112 | 250js6 | 60 | 32k6 | 80 | 80 | 225 | 510 | 555 | 190 | 250 | 210 | 65 | 35 | 180 | 423 | 145 |
| 180 | 125 | 30js6 | 80 | 38k6 | 90 | 250 | 575 | 625 | 215 | 270 | 230 | 70 | 200 | 468 | 160 | ||
| 200 | 140 | 35k6 | 42k6 |
110 |
100 | 275 | 640 | 685 | 240 | 300 | 250 | 75 | 40 | 225 | 520 | 175 | |
| 224 | 160 | 40k6 | 110 | 48k6 | 110 | 295 | 725 | 775 | 260 | 320 | 270 | 80 | 45 | 250 | 570 | 190 | |
| 250 | 180 | 42k6 | 50m6 | 120 | 325 | 815 | 860 | 290 | 370 | 310 | 90 | 50 | 280 | 626 | 210 | ||
| 280 | 200 | 50k6 | 55m6 | 135 | 360 | 905 | 970 | 325 | 400 | 340 | 100 | 55 | 315 | 702 | 230 | ||
| 315 | 224 | 55m6 | 65m6 | 140 | 160 | 420 | 1020 | 1085 | 355 | 450 | 380 | 110 | 60 | 355 | 809 | 260 | |
| 355 | 250 | 60m6 | 140 | 75m6 | 180 | 450 | 1140 | 1220 | 390 | 480 | 410 | 120 | 65 | 400 | 900 | 285 | |
| 400 | 280 | 65m6 | 85m6 | 170 | 200 | 490 | 1275 | 1355 | 440 | 530 | 460 | 130 | 70 | 450 | 970 | 305 | |
| 450 | 315 | 75m6 | 95m6 | 220 | 550 | 1425 | 1520 | 490 | 600 | 510 | 140 | 80 | 500 | 1065 | 345 | ||
| 500 | 355 | 90m6 | 170 | 100m6 | 210 | 280 | 715 | 1585 | 1690 | 570 | 650 | 560 | 150 | 90 | 560 | 1208 | 435 |
| 560 | 400 | 100m6 | 210 | 110m6 | 310 | 760 | 1775 | 1895 | 610 | 750 | 640 | 160 | 100 | 630 | 1325 | 475 | |
| 630 | 450 | 110m6 | 130m6 | 250 | 340 | 840 | 1995 | 2145 | 675 | 800 | 690 | 170 | 110 | 710 | 1460 | 525 | |
| 710 | 500 | 120m6 | 150m6 | 380 | 890 | 2235 | 2400 | 760 | 900 | 770 | 190 | 125 | 800 | 1665 | 570 | ||
| 800 | 560 | 130m6 | 250 | 160m6 | 300 | 420 | 955 | 2505 | 2700 | 840 | 1000 | 870 | 200 | 140 | 900 | 1870 | 625 |
| 名義中心距 | n-d3 | N | P | R | K | T | b1 | t1 | b2 | t2 | D | 平均重量kg | 油量L | 圖號 |
| 160 | 6-18 | 30 | 115 | 210 | 495 | 8 | 28 | 10 | 35 | 85 | 200 | 9 | DCYK160.0 | |
| 180 | 135 | 240 | 565 | 33 | 41 | 215 | 255 | 13 | DCYK180.0 | |||||
| 200 | 6-23 | 35 | 145 | 255 | 615 | 10 | 38 | 12 | 45 | 230 | 325 | 18 | DCYK200.0 | |
| 224 | 165 | 290 | 705 | 12 | 43 | 14 | 51.5 | 263 | 453 | 26 | DCYK224.0 | |||
| 250 | 6-27 | 40 | 180 | 315 | 780 | 45 | 53.5 | 290 | 586 | 33 |
DCYK250.0 |
|||
| 280 | 45 | 200 | 355 | 880 | 14 | 53.5 | 16 | 59 | 300 | 837 | 46 | DCYK280.0 | ||
| 315 | 6-33 | 50 | 220 | 405 | 655 | 985 | 16 | 59 | 18 | 69 | 370 | 1100 | 65 | DCYK315.0 |
| 355 | 55 | 245 | 450 | 740 | 1110 | 18 | 64 | 20 | 79.5 | 405 | 1550 | 90 | DCYK355.0 | |
| 400 | 280 | 510 | 840 | 1245 | 69 | 22 | 90 | 430 | 1967 | 125 | DCYK400.0 | |||
| 450 | 8-39 | 60 | 315 | 575 | 940 | 1400 | 20 | 79.5 | 25 | 100 | 460 | 2675 | 180 | DCYK450.0 |
| 500 | 70 | 350 | 645 | 1050 | 1550 | 25 | 95 | 28 | 106 | 570 | 4340 | 240 | DCYK500.0 | |
| 560 | 8-45 | 80 | 390 | 715 | 1165 | 1735 | 28 | 106 | 116 | 660 | 5320 | 335 | DCYK560.0 | |
| 630 | 445 | 800 | 1305 | 1985 | 116 | 32 | 137 | 690 | 7170 | 480 | DCYK630.0 | |||
| 710 | 90 | 500 | 900 | 1490 | 2220 | 32 | 127 | 36 | 158 | 770 | 9600 | 690 | DCYK710.0 | |
| 800 | 560 | 1100 | 1680 | 2520 | 137 | 40 | 169 | 850 | 13340 | 940 | DCYK800.0 |
